hilfe beim zusammenbauen was ist was?

Folgendes ich habe mir mal die Anleitung durchgelesen und musste feststellen das ich nicht weis was was ist.

Zitat:

---

• D1, D2, D3: 1N4148, auf richtige Polung achten! Nicht verwechseln mit ZPD5.1 oder
BZX55-C5V1 (Aufdruck)!

---

was bedeutet 1N4148? steht das irgendwo drauf? und wie soll ich auf richtige polung achten?

Zitat:

---

• C2, C4: 100nF keramisch, Aufdruck: 104

• C3: 680pF keramisch, Aufdruck: 681

---

muss ich da auch auf richtige Polung achten oder kann ich die einfach so einbauen?

Zitat:

---

• Q1: BC547 (A,B oder C) oder BC548 (A,B oder C)

---

was bedeutet BC547 ? was bedeutet A,B oder C ?

Zitat:

---

• R1, R5: 20k Ohm , 5% (rot, schwarz, orange, gold)

---

Also damit sind wohl diese länglichen dinger mit den Farbigen ringen gemeint oder? Aber wie weis ich wie rum die gehören also aus welcher Richtung ich das "rot, schwarz, orange, gold" gilt und in welcher Richtung ich die einbauen muss oder ist das egal?

Zitat:

---

• C1: 100 µF/ mindestens 16V, auf richtige Polung achten!

---

was bedeutet dieses " 100 µF/ mindestens 16V" ist das für den einbau wichtig? und wie soll ich auf richtige Polung achten?

Zitat:

---

• TR1: 10k Ohm Trimmer

---

was ist das?

warum liest du nicht einfach die anleitung?

Alle zitate die ich gemacht habe aus der anleitung also wie bitte schön kommst du auf die idee das ich die anleitung nicht gelsesen habe?

ich kann nix in der anleitung finden das meine fragen beantworten würde.

dann lies nochmal nach, auch die seiten davor. überall steht "auf den aufdruck achten". also was meinste was die zahlen bedeuten? =) ja, die stehen drauf. sehr klein, aber ja.
die kleinen keramikkondensatoren: siehst du irgend einen unterschied zwischen den beinchen? ich auch nicht. also egal, ausserdem würde es sonst dastehen...
für die transistoren (Q): steht drauf... schau genau hin, die darfst du auf keinen fall verwechslen.
die widerstände machen nur in eine richtung sinn: der goldene (bzw. silberne) streifen ist immer rechts. allerdings sind die dinger von sehr schlechter qualität, deshalb sind die ringe oft schlecht zu sehen. ich empfehle dir, die widerstände durchzumessen!!

der Große Elko (min 16V, 100µF) MUSS in die richtige richtung eingebaut werden!! er hat einen hellen streifen auf einer seite, auf dem auch ein minuszeichen aufgedruckt ist. das ist der minuspol!! wenn man die flaschrum einbaut, können sie platzen.

der trimmer ist der kleine, runde, meist schwarze drehbar einstellbare widerstad. kannst mal bei google bildersuche "trimmer elektronik" eingeben.

aso THX jetzt dürfte ich wohl zumindest raus finden was was ist.

hier:
http://home.planet.nl/~winko001/Asur...uAsmPagFrm.htm
findest du ein word-dokument was beim widerstände sortieren helfen kann.

trotzdem, wenn du ein multimeter hast, miss die widerstände vorher durch. wenn du dir eins kaufen willst - nimm ein digitales!!

aso cool habs jetzt die aufschrift 1N4148 gefunden lol
die ist aber schon sehr sehr klein also ich fange dann mal glaub an mit löten

Lass Dich nicht von der Anzahl der eingebauten und der verbliebenen Bauelemete überraschen.
Nimm nicht das Teil zum Einbau was dem gesuchten Teil am ähnlichsten ist.

Prüfe am besten vorher ob Du alle Bauelemente erkennen kannst und ob alle da sind.

Lege sie der Reihe nach hin und dann baue sie ein, die kleinen zuerst, die empfindlichen zuletzt.

Ich mache das üblicherweise auch nicht O:), aber so kann man Fehler beim Einbau vermeiden die dann nur aufwändig zu korrigieren sind.
Manfred



Naja, wenn jemand zuschaut mache ich es schon:
https://www.roboternetz.de/phpBB2/ze...=187290#187290

Bild hier

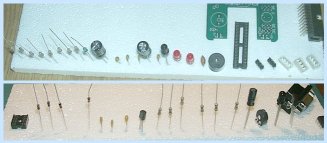

ein bissl weicher schaumstoff zum reinpieksen wirkt übrigens wunder gegen herunterfallende kleinteile...

Ums genau zu sagen: Stückchen Styrodur - (Styropor macht Sauerei), aber echt gut ist dieser Bastelsteckschaum, da wo man so Kunstblumen und son Gerödel reinstecken kann. In diesem Fall ist mit basteln übrigens Dekorieren gemeint ^^

also ich habe jetzt d1 d2 d3 verbaut . und IC1.
Also die lötstellen sind ziemlich unsauber aber ich hoffe einfach mal das alles klappt.
Aber z.zt bin ich bei D4


•D4: ZPD5.1 oder BZX55-C5V1, auf richtige Polung achten!
Nicht verwechseln mit 1N4148 (Aufdruck)!

aber das einzige ding das ich finde heißt:

C5V1
ST

Soll ich das benutzen weil sonst wird das glaub nirgends verwendet.

Also das ist eine Zener-Diode
5.1V oder auch 5V1
Der "Kringel" ist wie bei der 1N4148 die Katode.

Die C5V1 ist also eine 5,1V Zenerdiode, andere Hersteller andere Namen, ander Leistung wieder anderer Name. Wichtig in Deinem Falle 5.1V.

Klarsoweit?

Was isn a Zener-Diode? Na a Diod'n die aan Zehner kosdt!

Nee das ist es : http://www.elektronik-kompendium.de/...au/0201211.htm

ja, das ist das richtige teil.

warte, bis der lötkolben heiss ist. dann stecke das teil ein, biege die beinchen hinten etwas um, so dass es nimmer rausfällt.

jetzt erhitzt du mit dem lötkolben das lötpad (das loch) und das beinchen für ein paar sekunden, und dann berührst du mit dem lötzinn das lötpad. jetzt sollte das lötzinn schön sauber in das loch fliessen. wichtig ist dass das beinchen und das pad heiss sind!

aber pass auf mit dem ir-empfänger (kleiner dreibeiniger chip mit knubbel), der ist extrem hitzeempfindlich!

Aso o.k. ich pass auf.
Und woher weis man wie rum die Widerstände reingemacht werden ?

Widerstände haben keine Polung es ist egal wie rum du sie rein machst.

Zitat:

---

aber pass auf mit dem ir-empfänger (kleiner dreibeiniger chip mit knubbel), der ist extrem hitzeempfindlich!

---

Warum ist dieses Teil besonders hitzeempfindlich?

Naja sind denk ich mal schön hitzempfindlich ;-)
Bild hier

Elektrostatisch gefährdet und hitzeempfindlich! Das war mir nicht sooo bewusst. :) Ich habe da mit 350-370°C locker dagegen gehalten. :)

Zitat:

---

Zitat von Christopher1

Widerstände haben keine Polung es ist egal wie rum du sie rein machst.

---

da bin ich aber froh ich hatte nämlich schon einen reingemacht.

also ich habe bei mienem ersten asuro den empfänger gegrillt, und zwar mit einem 20W-lötkolben...

sei halt etwas vorsichtig, oder lass die beinchen etwas länger. dann sollte nix passieren.

Zitat:

---

• IC1: NE555P einstecken, Richtungsmarkierung (Nase oder Kreis) beachten!

---

Heist das ich soll den versuchen das der kreis vom ic1 auf der selben seite ist wie die einkerbung vom sockel?

Code:

---

(Chitty Chat: so hab den ir reciver fertig hab dummerweise alles so ein gelötet das es ca 1 cm über der Pantine liegt. Auser der IR Diode und dem IR Empfänger die liegen fast auf.
Den empfänger habe ich mit einem 15w kolben so sanft wie möglich eingelötet.
Einmal habe ich sogar versucht etwas zu entlöten weil ich zuviel Lötzinn daraufgemacht habe.)

---

Chitty-Chat = Off topic

Jep, genauso. Was ist denn Chitty Chat?

es ist egal, wie rum der sockel sitzt... pass aber auf, dass der ring vom NE555 in die gleiche richtung zeigt wie die markierung auf der platine! normalerweise werden die sockel in die gleiche rictugn iengebaut, aber das ist theoretisch egal.

Einfach macht man es sich, indem man sich einfach dran hält, den Sockel richtigrum einzulöten. Dann kann man insbesondere bei selbstgemachten Platinen auf Lochraster oder auch selbstgeätzten Platinen nix falschmachen. Also, wenn du jetzt den Sockel falschrum drinhast, ist es nicht schlimm, aber besser ist es andersrum.
