Datei - Schneckenrad+Schnecke - Corel Datei
Beschreibung: Schneckenradsatz / Conrad Elektronik

Schneckenrad: 40 Zähne / Messing
Schnecke: Eingängig / Stahl
Modul 0,75

Bestell Nr: 236950-LN
_______________________________

Teilkreisdurchmesser Zahnrad:
D01 = m*Z
D01 = 40 mm * 0,75
D01 = 30 mm

Teilreisdurchmesser Schnecke:
D02 = Außendurchmesser - 2* modul
D02 = 10mm - 1,5 mm = 8,5 mm

Achsabstand = D01/2 + D02/2
Achsabstand = 30mm / 2 + 8,5mm / 2
Achsabstand = 19,25 mm
Eingetragen von: Klingon77
Autor: Klingon77

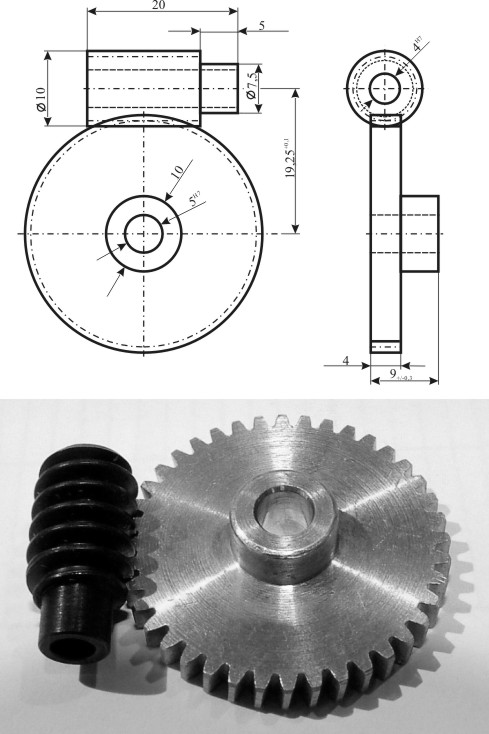

Screenshot:
Datum: 20.10.2006, 09:29
Letzte Update: 23.10.2006, 16:41
Letzter Download: 08.10.2013, 08:02
Dateigröße: 1.02 MB
Bewertung: Nicht bewertet (0 Bewertung)
Downloads: 218
