    Mein erster "Mehrebenen" Roboter

    Anzeige

    SMARTPHONES & TABLETS-bis zu 77% RABATT-Kostenlose Lieferung-Aktuell | Cool | Unentbehrlich
    Hallo Freunde,

    an dieser Stelle möchte ich nun meinen ersten Roboter vorstellen, der insgesamt aus 4 Ebenen besteht. Ich finde das sehr praktisch, da es gut aussieht und man das ganze jederzeit um ein paar Ebenen erweitern kann. Die einzelnen Ebenen sind alle aus 3mm starkem Plexiglas "freihändig" ausgeschnitten, deshalb sitzen sie nicht richtig übereinander, aber wenn ich einmal Zeit habe, werde ich mir etwas überlegen, wie ich die Teile schön gleichmäßig rund ausschneiden kann. An dieser Stelle sind natürlich Anregungen sehr erwünscht.
    Hier nun die Funktionen der Ebenen (von unten):

    1. Ebene: an der Unterseite das Tamya Twin-Motorset und oben der
    Motortreiber
    2. Ebene: der Slave-Controller, ein Atmega32 (läuft mit 16MHz)
    3. Ebene: der Master-Controller, ein Atmega644P (läuft ebenfalls mit 16MHz)
    4. Ebene: an der Unterseite die kleine Stromversorgungsplatine, mit einem L7805, einem L7806 und einer Verpolschutzdiode und diversen Elkos, usw. . ; und an der Oberseite ein Display (4*20 mit grüner Hintergrundbeleuchtung), ein SRF02 und ein GP2D12

    Die beiden Controller kommunizieren über RS232 miteinander. Wie sind alle Periphergeräte angeschlossen (und wo)?

    am Atmega644P: LCD, Motoren
    am Atmega32: GP2D12, SRF02 (über RS232)

    Folgendes habe ich mit dem "Kleinen" noch vor:
    - Linienverfolgung mittels 3 CNY70
    - Schallortung über 3 Mikrophone
    - Drehzahlmessung zur Geradeausfahrt mittels PID-Regler (wahrscheinlich)
    - Funkverbindung mit PC herstellen (entweder über RFM12 oder Easy Radio)

    Das wichtigste jedoch ist zur Zeit die Drehzahlmessung. Wenn jemand Anregungen dazu hat oder auch zu anderen geplanten Erweiterungen, dann nur raus damit

    Hier nun die beiden Codes.
    Atmega644P
    Code:
    $regfile = "m644pdef.dat"
    $crystal = 16000000
    $baud = 19200
    $framesize = 140
    $hwstack = 140
    $swstack = 140


    Declare Sub Serial0charmatch()
    Declare Sub Direction(byval Direction_motors As String , Byval Pwm_left As Word , Byval Pwm_right As Word)


    Config Serialin = Buffered , Size = 30 , Bytematch = 13


    Config Portb.0 = Output
    Config Portb.1 = Output
    Config Portb.2 = Output
    Config Portb.3 = Output
    Config Portd.4 = Output
    Config Portd.5 = Output
    Portb.0 = 0
    Portb.1 = 0
    Portb.2 = 0
    Portb.3 = 0

    Config Lcd = 20 * 4
    Config Lcdpin = Pin , Db4 = Portc.0 , Db5 = Portc.1 , Db6 = Portc.2 , Db7 = Portc.3 , E = Portc.4 , Rs = Portc.5
    Config Lcdbus = 4
    Initlcd
    Cls
    Cursor Off Noblink

    Config Timer1 = Pwm , Pwm = 10 , Compare A Pwm = Clear Down , Compare B Pwm = Clear Down , Prescale = 8
    Pwm1a = 0
    Pwm1b = 0

    Config Timer0 = Timer , Prescale = 1024
    Timer0 = 150
    On Timer0 Isr_von_timer0
    Enable Timer0

    Dim J As Byte
    Dim Tmp As Byte
    Dim Lenght As Byte
    Dim Timer_counter As Byte
    Dim Ar(6) As String * 30
    Dim Input_command As String * 30
    Dim Distance_srf02 As Integer
    Dim Distance_gp2d12 As Integer
    Dim Start_flag As Bit
    Dim Distance_limit As Byte

    Start_flag = 0
    Distance_limit = 50


    Locate 1 , 1
    Lcd "MEGA644P - Master"
    Locate 2 , 1
    Lcd "MEGA32 - Slave"
    Locate 3 , 1
    Lcd "SRF02 / GP2D12"
    Locate 4 , 1
    Lcd "MOTOR-PLATINE"
    Wait 2
    Cls


    Enable Interrupts


    Do


    If Start_flag = 1 Then
    If Distance_gp2d12 <= Distance_limit Or Distance_srf02 <= Distance_limit Then
    Call Direction( "left" , 480 , 600)
    Waitms 10
    Else
    Call Direction( "vorward" , 580 , 700)
    End If
    End If


    Loop

    End


    Sub Direction(byval Direction_motors As String , Byval Pwm_left As Word , Byval Pwm_right As Word)
    If Pwm_left >= 800 Then Pwm_left = 800
    If Pwm_right >= 800 Then Pwm_right = 800
    Pwm1a = Pwm_right
    Pwm1b = Pwm_left
    Select Case Direction_motors
    Case "vorward"
    Portb = &B00000101
    Case "right"
    Portb = &B00001001
    Case "left"
    Portb = &B00000110
    Case "backward"
    Portb = &B00001010
    Case "stop"
    Portb = &B00000000
    Case Else
    Portb = &B00000000
    End Select
    End Sub


    Sub Serial0charmatch()
    Input Input_command Noecho
    Input_command = Lcase(input_command)
    If Asc(input_command) = 10 Then
    Lenght = Len(input_command)
    Lenght = Lenght - 1
    Input_command = Right(input_command , Lenght)
    End If
    Tmp = Split(input_command , Ar(1) , ":")
    Input_command = ""
    Cls
    If Ar(1) = "mega32" Then
    Locate 1 , 1
    Lcd Ar(1) , "  "
    Locate 2 , 1
    Lcd Ar(2) , "  "
    Locate 3 , 1
    Lcd Ar(3) ; " cm SRF02"
    Locate 4 , 1
    Lcd Ar(4) ; " cm GP2D12"
    Distance_srf02 = Val(ar(3))
    Distance_gp2d12 = Val(ar(4))
    End If
    Start_flag = 1
    For J = 1 To Tmp
    Ar(j) = ""
    Next J
    End Sub

    Isr_von_timer0:
    Timer0 = 150
    Incr Timer_counter
    If Timer_counter = 50 Then
    Timer_counter = 0
    Print "mega32:distance"
    End If
    Return
    Atmega32
    Code:
    $regfile = "m32def.dat"
    $crystal = 16000000
    $baud = 19200
    $framesize = 150
    $hwstack = 150
    $swstack = 150


    Declare Function Srf02_entfernung(byval Slaveid As Byte) As Integer
    Declare Sub Serial0charmatch()
    Declare Function Gp2() As Integer


    Open "COMB.0:9600,8,N,2" For Input As #2
    Open "COMB.1:9600,8,N,2" For Output As #1


    Config Serialin = Buffered , Size = 25 , Bytematch = 13

    Config Adc = Single , Prescaler = Auto , Reference = Avcc
    Start Adc

    Config Pina.0 = Input
    Porta.0 = 0

    Const Srf02_slaveid = 0

    Dim Distance_srf02 As Integer
    Dim Distance_gp2d12 As Integer
    Dim Distance_gp2d12_array(4) As Integer
    Dim Ab As Single
    Dim J As Byte
    Dim I As Byte
    Dim Tmp As Byte
    Dim Lenght As Byte
    Dim Input_command As String * 25
    Dim Ar(5) As String * 25

    Dim D As Single
    Dim X As Word
    Dim Xi(3) As Word
    Dim Volt As Single
    Const A = 24.93
    Const B = 0.0695
    Const Ref = 5 / 1023



    Enable Interrupts

    Distance_srf02 = Srf02_entfernung(srf02_slaveid)
    Distance_gp2d12 = Gp2()


    Do

    !nop

    Loop

    End


    Sub Serial0charmatch()
    Input Input_command Noecho
    Input_command = Lcase(input_command)
    If Asc(input_command) = 10 Then
    Lenght = Len(input_command)
    Lenght = Lenght - 1
    Input_command = Right(input_command , Lenght)
    End If
    Tmp = Split(input_command , Ar(1) , ":")
    Input_command = ""
    If Ar(1) = "mega32" Then
    If Ar(2) = "distance" Then
    Distance_srf02 = Srf02_entfernung(srf02_slaveid)
    Distance_gp2d12 = Gp2()
    Print "mega32:distance:" ; Distance_srf02 ; ":" ; Distance_gp2d12 , Noecho
    End If
    Else
    Print "Unknown SLAVE"
    End If
    For J = 1 To Tmp
    Ar(j) = ""
    Next J
    End Sub


    Function Srf02_entfernung(byval Slaveid As Byte) As Integer
    Local Lob As Byte
    Local Hib As Byte
    Print #1 , Chr(slaveid) ; Chr(84);
    Inputbin #2 , Hib , Lob
    Srf02_entfernung = Makeint(lob , Hib)
    End Function

    Function Gp2() As Integer
    For I = 1 To 3
    Xi(i) = Getadc(0)
    Next I
    X = Xi(1) + Xi(2)
    X = X + Xi(3)
    X = X / 3
    If X >= 77 And X <= 650 Then
    Volt = X * Ref
    D = Volt - B
    Ab = A / D
    Gp2 = Ab
    Else
    Gp2 = 90
    End If
    End Function
    Bilder folgen später noch, muss erst noch meine Digicam aufladen.

    Ich bin natürlich über jede Anregung, Kritik aber auch Idee und Lob sehr erfreut.

    Gruß
    Chris

    Edit:
    Hier nun wie versprochen die Bilder (wenn jemand einen bestimmen Ausschnitt genauer sehen möchte, schreibt mir einfach)
    Miniaturansichten angehängter Grafiken Miniaturansichten angehängter Grafiken von_schr_g_hinten.jpg   von_oben_837.jpg   von_der_seite_185.jpg

  2. #2
    Erfahrener Benutzer Roboter Genie Avatar von Searcher
    Registriert seit
    07.06.2009
    Ort
    NRW
    Beiträge
    1.435
    Blog-Einträge
    107
    Hallo Che,

    Gratulation zum erste Roboter. Ich finde erweiterbare, flexible Konzepte sehr gut. Die kann man schnell umbauen und bieten damit gute Möglichkeiten zum Experimentieren.

    Kann es sein, daß ich da kein drittes Rad sehe? Die Metallstange unter den Akkus muß doch arg bremsem?

    etwas überlegen, wie ich die Teile schön gleichmäßig rund ausschneiden kann

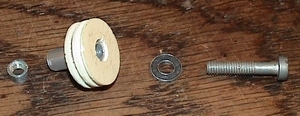

    Ich hab mir folgende Spannvorrichtung dafür gemacht:
    Ein möglichst dickwandiges Rohr, daß man noch in die Bohrmaschine eingespannt bekommt. Dazu eine längere Schraube, die möglichst genau in das Rohr paßt. Eine Mutter, passend zur Schraube, abgefeilt, so daß sie kleiner als der Außendurchmesser des Rohres ist, Unterlegscheibe.

    Das Teil, daß mal rund werden soll möglichst genau mit Laubsäge ausschneiden, in das Zirkelloch des runden Teils ein Loch bohren, so daß das Rohr möglichst stramm da noch rein paßt. Das Rohr ins Loch schieben aber nicht ganz durchführen. Unterlegscheibe, Schraube und Mutter drauf und noch nicht festziehen. Das Ganze in die Bohrmaschine einspannen und mit der Schraube etwas festziehen. Bohrmaschine im Bohrständer oder mit Schraubzwinge festmachen. Bohrmaschine laufen lassen und mit Raspel/Feile/Schleifpapier rund schleifen.

    Das ist auch nur ein Behelf aber funktionierte auch mit größeren Teilen wie auf dem Bild. Vielleicht kommen hier ja weitere Vorschläge, die mit ohne Kauf von teuren Maschinen verbunden sind. Dann hast Du zwar ein Loch in der Mitte, sollte aber nicht weiter stören? Alle Platten aufeinander legen, mit doppelseitigem Klebeband oder Schraubzwingen gegen Verrutschen sichern und die Löcher für die Gewindestangen gemeinsam durch alle Platten bohren.

    EDIT: Hier gibt's auch was Rundes: http://www.roboternetz.de/phpBB2/vie...=425178#425178
    Muß noch erwähnen, daß "meine" Methode aus der Notwendigkeit entstand, ein Loch mit genau dem Rohrdurchmesser zu haben. Die Einspannmethode mit Gewindestange nach o.g. Link ist viel praktischer.

    Viel Erfolg weiterhin
    Searcher
    Hoffentlich liegt das Ziel auch am Weg
    ..................................................................Der Weg zu einigen meiner Konstruktionen

  3. #3
    Moderator Robotik Einstein Avatar von HannoHupmann
    Registriert seit
    19.11.2005
    Ort
    München
    Alter
    35
    Beiträge
    4.528
    Blog-Einträge
    1
    Gute Idee die Akkus senkrecht einzubauen, gefällt mir. Wenn alle 3 Platten gleich aussehen sollen, dann schraub sie vorher zusammen und säg sie auf einen rutsch gleichzeitig aus. Oder du machst dir eine Zeichnung und schickst die an den Horst Eltner von cnc Technik Landshut der fräst die dir dann aus einem Stück Dibond raus. Dann sind sie alle gleich, nur nicht durchsichtig. Achja mehr als 10€ würde das nicht kosten.

  4. #4
    Erfahrener Benutzer Robotik Einstein Avatar von 021aet04
    Registriert seit
    17.01.2005
    Ort
    Niklasdorf
    Alter
    29
    Beiträge
    4.574
    Bei Plexi musst du immer beachten, damit es nicht warm wird, damit es nicht schmilzt. Am Besten ist es entweder mit Druckluft oder mit Wasser kühlen. Bei Wasser musst du aufpassen, wenn du mit E-Geräten arbeitest.

  5. #5
    Erfahrener Benutzer Roboter Genie
    Registriert seit
    08.09.2007
    Ort
    Berlin
    Alter
    24
    Beiträge
    1.545
    Hallo Searcher,

    vielen Dank für deine Antwort! Deinen Tipp finde ich auch sehr gut, tolle Idee Ich werds mal probieren und melde mich dann wieder.
    Also eigentlich war auf der Metallstange immer so ein kleines Gummiteil, das habe ich aber vor ein paar Tagen leider verloren!

    Edit:
    habe gerade erst die anderen zwei Antworten gesehen, tut mir leid! Das mit dem CNC ist wirklich ausgezeichnet und DER Preis?!?! Na da werd ich mich doch mal schlau machen!
    Das Plexiglas ist mir beim schneiden des öfteren geschmolzen, aber glücklicherweise lässt es sich dann leicht brechen.

    Wenn ich Neuigkeiten habe, melde ich mich wieder.

    Gruß
    Chris

  6. #6
    Benutzer Stammmitglied
    Registriert seit
    03.02.2007
    Ort
    Bayern
    Beiträge
    85
    Hallo! Auch von mir Gratulation zu deinem Roboter! Sieht schon sehr gut aus!

    Für die Drehzahlmessung gibts entweder einen Reedkontakt, eine Lichtschranke mit Decoderscheibe, oder wenns etwas aufwendiger werden darf einige schöne Sensoren von Austrianmicrosystems mit denen du teilweise sogar die Strecke auf µm genau messen könntest

    Aber ein Video zeigst du uns auch noch? Das mit den Fahrkünsten ist bei manchen ja immer so ne Sache *husthust*

    Grüße aus Passau,
    Maxx

  7. #7
    Erfahrener Benutzer Roboter Genie Avatar von Bammel
    Registriert seit
    11.12.2004
    Ort
    Bremen
    Alter
    30
    Beiträge
    1.400
    hallo,

    auch ich finde dein projekt toll.. bin ja auch gerade an meinem ersten richtigem dran. da hab ich die elektronik auhc modular aufgebaut das ist schon echt praktisch.

    ich hab noch nen kleinen tip für dich:
    und zwar sieht es auf den bildern so aus als wären die platten nicht alle parallel also die abstände auf den gewindestangen sind unterschiedlich. wenn du dir ein alu-rohr mit dem innendurchmesser von den gewindestangen besorgst und die alle gleichlang absägst kannst du die immer zwischen den ebenen stecken udn hast so automatisch ohne großes fummeln den selben abstand.

    mfg Bammel

  8. #8
    Erfahrener Benutzer Roboter Genie
    Registriert seit
    08.09.2007
    Ort
    Berlin
    Alter
    24
    Beiträge
    1.545
    Vielen Dank für das positive Feedback.
    Eigentlich möchte ich einen CNY70 pro Rad für die Drehzahlmessung verwenden, aber ich weis noch nicht so genau, wie ich diesen befestigen soll.

    Den Video link füge ich später noch per EDIT an, sobald es ins YOUTUBE hochgeladen ist.
    @Bammel:
    Ob du es glaubst oder nicht, die selbe Idee mit den Alu-Rohren hatte ich auch schon aber trotzdem danke für die wertvolle Idee.
    Hast du schon einen Thread über deinen "kleinen Freund" eröffnet?? Wenn ja, könntest du mir mal den Link schicken, das interresiert mich nämlich sehr, vor allem, weil du ja eine ähnliche Technik wie ich benutzt.

    Gruß
    Chris

  9. #9
    Erfahrener Benutzer Roboter Genie Avatar von Bammel
    Registriert seit
    11.12.2004
    Ort
    Bremen
    Alter
    30
    Beiträge
    1.400
    Hallo,

    nein habe noch keinen thread. soll aber die tage folgen. habe aber einen über die elektronik.

    http://www.roboternetz.de/phpBB2/zei...911&highlight=

    ich werde dich aber in kenntnis setzten wnen du interesse hast.

    zu deinem problem mit dem CNY70 du könntest die räder seitlich mit weißer farben markieren. also eine quasie encoderscheibe aufmalen. und dnan den optokoppler von oben oder unten an das plexi kleben.

    gruß bammel

  10. #10
    Erfahrener Benutzer Roboter Genie
    Registriert seit
    08.09.2007
    Ort
    Berlin
    Alter
    24
    Beiträge
    1.545
    ja, wäre toll, wenn du mir bescheids gibst, evtl auch mit PN.

    Das mit den Rädern anmalen hab ich mir schon mal durch den Kopf gehen lassen, aber
    1. in Kombination mit dem Tamya Twin-Motorset haben sie ein seeeehr großes Spiel
    2. Kleben möchte ich eigentlich vermeiden, also brauche ich eine andere Möglichkeit, die Optokoppler zu befestigen.

    Gruß
    Chris
