    USI - I2C - Master - Lib

    Anzeige

    Hallo,

    da ich mich schon über einen längeren Zeitraum mit dem USI-Modul der AVRs beschäftige, hatte ich heute wieder Zeit und Lust, etwas daran zu optimieren.

    Herausgekommen ist eine Bascom-Library um sie in ein Programm einzubinden, damit man die typischen Bascom-Befehle für I2C verwenden kann.
    Es muss also nur diese Lib eingebunden werden, dann kann ganz normal mit Config ... und I2cwbyte usw. weitergearbeitet werden.

    Sieht dann so aus:
    Code:
    $lib "i2c_usi.lbx"

    Config Scl = Portb.7                                        ' Ports fuer I2C-Bus
    Config Sda = Portb.5
    'Config I2cdelay = 10                                        ' je höher der Wert umso langsamer der Bus

    I2cinit

    ' usw.
    Da ich von den original Lib's abgeschaut habe, weiss ich nicht was man alles verbreiten darf, deshalb erstmal nur die compilierte Version im Anhang, denn in der Demo von Bascom sind auch die vorcompilierten Libs dabei, die jeder einsehen kann.

    Meine Testumgebung:
    Master : Tiny2313, oder Tiny45
    Slaves : DS1621 Tempsensor, PCF8574 um den Wert an LEDs auszugeben.

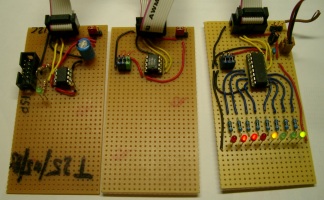

    hier noch ein Bildchen mit der Tiny45 Umgebung:

    Click zum vergrössern
    Auf den ersten 7 LEDs des PCF wird der Temperaturwert angegeben, die 8. LED, ganz rechts, gibt die 0.5 Grad an.

    Die Vorgeschichte ist in diesem Thread zu lesen:
    http://www.roboternetz.de/phpBB2/zei...ag.php?t=25058
    weiteres im Wiki unter
    USI (Avr)
    und
    Bascom und USI-Kommunikation

    Hier noch mein Testprogramm auf den Tiny's:
    Code:
    ' USI-I2C Testprogramm
    ' mit DS1621 @ &H90
    ' mit PCF8574 @&H40
    '
    ' ohne Interrupt und ohne Timer
    ' Temperatur von DS1621 lesen, und an PCF ausgeben
    ' dient nur zum testen, mit den eingebauten Bascom Befehlen

    '$regfile = "attiny2313.dat"
    '$crystal = 16000000

    $regfile = "attiny45.dat"
    $crystal = 8000000
    '$baud = 9600

    $lib "i2c_usi.lbx"                                           ' I2C benutzt USI-Modul

    Waitms 500

    ' Falls T2313 die 1. Version
    'Config Scl = Portb.7                                        ' Ports fuer IIC-Bus
    'Config Sda = Portb.5

    ' diese für Tiny45 und Co.
    Config Scl = Portb.2                                        ' Ports fuer IIC-Bus
    Config Sda = Portb.0

    'Config I2cdelay = 10                                        ' je höher der Wert umso langsamer der Bus
    ' 10 ergibt ca. 100kHz (sollte zumindest)

    I2cinit

    ' Debug LED
    Led Alias Portb.1
    Config Led = Output

    Led = 0

    Const Ds1621w = &H90
    Const Ds1621r = &H91
    Dim Lowtemp As Byte
    Dim Hightemp As Byte
    Dim Tempvar1 As Byte
    Dim Tempvar2 As Byte

    Const Pcf8574w = &H40

    ' Hauptprogramm
    Do
        ' Temperatur lesen
        Gosub Ds1621temp

        ' Wert an PCF senden, erst umrechnen für die LEDs
        Tempvar1 = Not Lowtemp
        Tempvar2 = Not Hightemp
        Tempvar1 = Tempvar1 And Tempvar2
        I2cstart
        I2cwbyte Pcf8574w
        I2cwbyte Tempvar1
        I2cstop

        Waitms 50

        ' Debug, solange es Blinkt ist's gut
        Toggle Led
    Loop

    End

    Ds1621temp:
        ' Messen anstossen
        'I2csend Ds1621w , &HEE
        I2cstart
        I2cwbyte Ds1621w
        I2cwbyte &HEE
        I2cstop

    '    If Err = 1 Then Print "I2C-Err ! 1 "

        ' der DS1621 braucht mind. 400ms zum Temperatur umwandeln !
        Waitms 500
        ' Wert auslesen
        I2cstart
        I2cwbyte Ds1621w
        I2cwbyte &HAA
        I2cstart
        I2cwbyte Ds1621r
        I2crbyte Lowtemp , Ack
        I2crbyte Hightemp , Nack
        I2cstop

        If Err = 0 Then
            ' Negativer Wert ?
            If Lowtemp.7 = 1 Then
                Lowtemp = Not Lowtemp
                If &H80 > Hightemp Then
                    Incr Lowtemp
                End If
    '            Print "-" ;
            Else
    '            Print " " ;
            End If

    '        Print Lowtemp ; "," ;

            If Hightemp = &H80 Then
    '            Print "5"
            Else
    '            Print "0"
            End If
        Else
    '        Print "I2C-Err ! "
        End If

    Return
    Sicherheitshalber schreib ich's nochmal her, diese Lib ist nur für den Masterbetrieb geeignet !

    Multimaster hab ich noch nicht erprobt, im Moment wird nur überprüft, ob die Startsequenz abgesetzt werden konnte. Evtl. könnte man davor noch abfragen ob wirklich beide Leitungen high sind.
    Angehängte Dateien Angehängte Dateien

  2. #2
    Erfahrener Benutzer Robotik Einstein
    Registriert seit
    22.05.2005
    Ort
    12°29´ O, 48°38´ N
    Alter
    48
    Beiträge
    2.731
    Hier gleich ein Update,
    hier hab ich versucht, minimale Multimasterfähigkeit einzubauen,
    beim Versuch ein Start abzusetzen wird vorher überprüft, ob nicht schon jemand anders ein Start auf den Bus losgelassen hat,
    und ob beide Leitungen auch high sind.

    Vom Erfolg des Start-absetzens kann nach dem I2cstart mit der Variablen Err abgefragt werden, also wenn Err = 0, dann kann man weitermachen, ansonsten evtl. nochmal probieren.

    Das könnte in etwa so aussehen:
    Code:
        I2cstart
        If Err = 0 Then
            I2cwbyte Ds1621w
            I2cwbyte &HEE
            I2cstop
        End If
    Das ist jetzt aber noch nicht erprobt, dH. als Single-Master funktioniert es, nur ob es auch als Multimaster tut
    Angehängte Dateien Angehängte Dateien
