witkatz' erster: WR1

Bewerten
Das Chassis meines ersten autonomen Fahrzeugs nimmt laangsam Gestalt an. Es ist etwas Traktorähnlich geworden, oder? Vielleicht bringe ich ihm am ende Traktorgeräusche bei
http://www.roboternetz.de/community/album.php?albumid=102

Ich fange klein an, wie alles lenkbare begann: ein Fahrzeug mit einer Deichsel. Mein erster Roboter soll einfach sein, aber eben komplett Eigenbau:
  • Dreirad-Aufbau, ein angetriebenes Rad als Stützrad
  • Drehachse der frei drehbaren Deichsel ist seitlich, dadurch klappt die Deichsel mechanisch auf bei Fahrtrichtungsumkehr. Das Fahrzeug kann nur vorwärts/gerade aus und rückwärts/links fahren, dadurch ist keine aktive Lenkung notwendig.
  • zunächst mal soll nur ein Sensor vorne eine Kollision erkennen, dann fährt WR1 Stückchen rückwärts links und dann wieder vorwärts geradeaus
  • Der Motorstrom soll gemessen werden, vlt. kann damit ein Festfahren detektiert werden
  • Der WR1 soll sich akustisch melden, wenn er alleine nicht mehr weiter kommt (oder wenn's ihm langweilig wird

Die Steuerung soll ein kleines PIC übernehmen, vlt. PIC12F675, programmiert in Assembler. Die Planung des Roboters läuft immer nur ein Stückchen vor der Realisierung, also weiß ich nicht was daraus entsteht. Als nächstes kommt der Motor und Getriebe dran, aber dabei muss ich meine Präzision beim Bohren in Alu Blech noch gewaltig steigern. Ich hätte nicht gedacht, dass es so schwierig ist ein Loch im Blech auf <0.1mm genau zu plazieren.

"witkatz' erster: WR1" bei Twitter speichern "witkatz' erster: WR1" bei Facebook speichern "witkatz' erster: WR1" bei Mister Wong speichern "witkatz' erster: WR1" bei YiGG.de speichern "witkatz' erster: WR1" bei Google speichern "witkatz' erster: WR1" bei del.icio.us speichern "witkatz' erster: WR1" bei Webnews speichern "witkatz' erster: WR1" bei My Yahoo speichern

Aktualisiert: 24.07.2014 um 15:52 von witkatz

Stichworte: erster roboter, pic Stichworte bearbeiten
Kategorien
Fertige Projekte

Kommentare

  1. Avatar von RoboHolIC
    Hi, witzkatz.

    Ich habe hier ja schon einige Minimalismen gesehen, aber deine Idee, das Ausweich-Lenken im Rückwärtsgang automatisch machen zu lassen ist ja cool!

    Beim Genauigkeitsproblem stehst du sicher nicht alleine. Ich schlage vor, z.B. jedes zweite Zahnrad eines Getriebes auf einem beweglichen Blech mit Langlöchern oder Löchern mit reichlich Übermaß zu befestigen; dann kann zu beiden Nachbarn der Abstand angepasst werden. Keine schöne Lösung, ich weiß ...
  2. Avatar von witkatz
    Vielen Dank RoboHolIC für den Rat, du hast mich in die richtige Richtung geschubst, denke ich. Ich habe mir vorgenommen, ein Zahnradgetriebe selbst zu basteln und da komme ich wohl um Justierbarkeit nicht herum. Es gibt zum Getriebebau mit "hausmitteln" zum Glück sehr viele Tipps und super unterhaltsame Threads im Forum. Vor lauter Lesestoff komm ich kaum noch zum Basteln...
  3. Avatar von witkatz

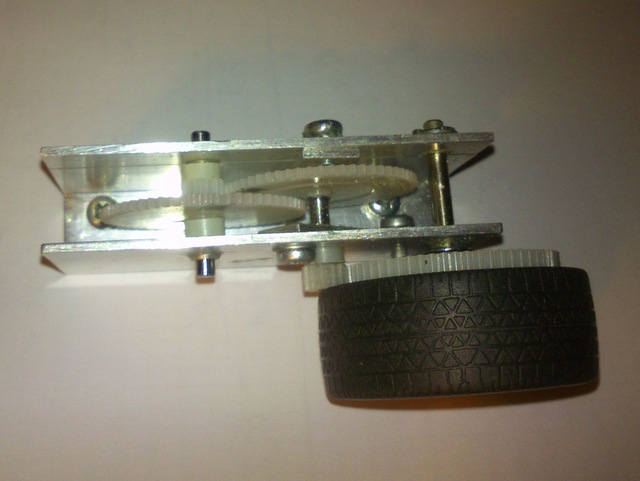

    So! weiter gehts an dem Projekt. Mein erstes dreistufiges Selbstbaugetriebe ist quasi fertig. Jetzt muss ich noch den Motor dranflanschen und schon bewegt sich die Kiste, hoffentlich. Als nächstes ist dann die Elektronik dran.
  4. Avatar von witkatz
    So, Motor ist angeflanscht und der WR1 fährt gemütlich vor (gerade aus) und zurück (um die Kurve),
    allerdings noch im absoluten "Manuell-Service-Modus", also Kabel händisch kurzgeschlossen.

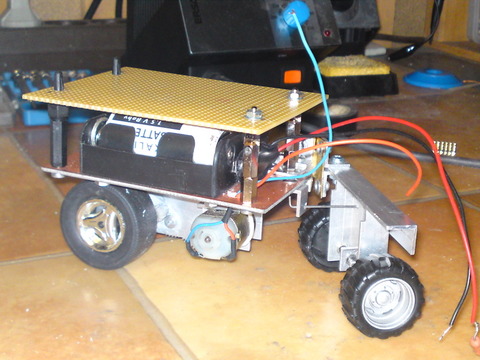

    WR1 wartet jetzt auf die Elektronik Die leere Platine ist schon drauf, vorne auf Gelenkbolzen montiert zum Ankippen für Batteriewechsel und Löterei
